概述

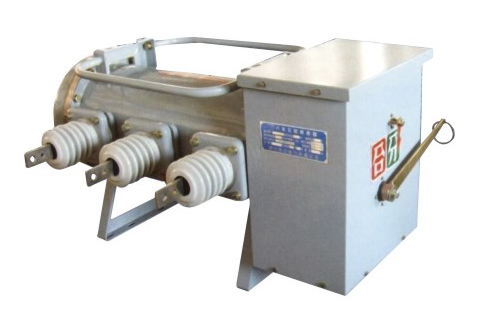

    LW3-12Ⅰ、Ⅱ型户外高压六氟化硫断路器是以SF6气体作为绝缘和灭弧介质的新型户外高压真空断路器。灭弧室采用原理,断路器和操动机构为整体结构。与其他10KV级户外断路器相比,本产品具有结构简单、灭弧和绝缘性能可靠、操作功小、额定参数高、电寿命和不检修周期长等显著优点。
    产品分为Ⅰ型和Ⅱ型二种:其区别在于Ⅰ型配手动储能弹簧操动机构主要供柱上用,Ⅱ型配电动储能弹簧操动机构,除了实现就地手控操作外,还可以实现远距离控制和自动重合闸操作,适用于中小型变电站中作为控制和保护之用。

使用环境
★环境温度:上限+40oC 下限A:-40 oC;
★海拔高度不超过1000m;
★风压不超过700Pa(风速不大于35m/s);
★地震烈度不超过8度;
★没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所;

产品型号
    本产品的全型号是: LW3-12ⅠⅡ /200-6.3 LW3-12ⅠⅡ/400-8 LW3-12ⅠⅡ/630-12.5
主要技术参数见下表
序号 名称 单位 数据
1 额定电压 雷电冲击耐受电压(全波) KV 12
2 最高工作电压 1min工频耐受电压 KV 12
3 额定绝缘水平(当断
路器所充SF6气压为
0.25MPa,20oC) 淋雨耐压试验 KV 75
  42
  34
4 零表压下的绝缘水平(最高相压5min) KV 9
5 额定电流   400  630
6 额定短路开断电流 KV 6.3  8  12.5
7 零表压下开断电流 A 400 630
8 额定短路开断电流开断次数 次 20
9 额定操作顺序 Ⅰ型 S 分180秒-合分-180秒-合分
Ⅱ型 分-0.5秒-合分秒-合分
10 额定关合电流(峰值) KA 16 20 31.5
11 额定动稳定电流(峰值) KA 16 20 31.5
12 额定热稳定时间 S 4
13 额定热稳定电流 KA 6.3 8 12.5
14 固有合闸时间 Ⅱ型 S ≤0.6
15 固有分闸时间 Ⅰ型   ≤0.6
Ⅱ型 ≤0.4
16 额定工作压力 MPa 0.35
17 最低工作压力 MPa 0.25
18 年漏气率 % ≤1
19 机械寿命 次 2000
20 重量 Ⅰ型 Kg 122
Ⅱ型 130
